Proyecto


1. Varias Plantas

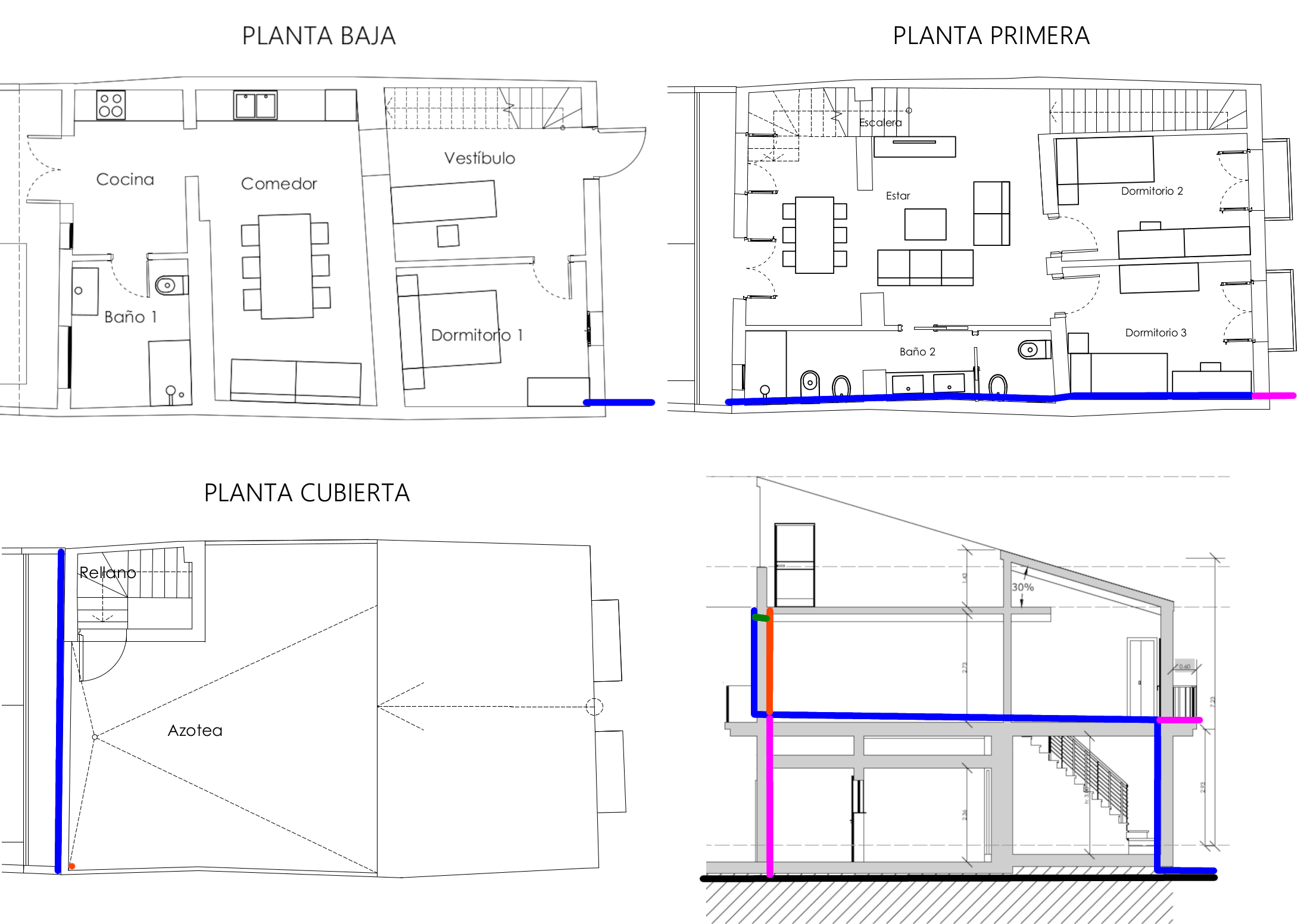

1.1. Saneamiento pluvial

Alternativas que no requieren destrozar un montón de metros de suelo en la planta baja:

  • Azul: opción canalón en cubierta.
  • Verde y naranja: alternativas al tramo azul exterior de la fachada interior. Compatibles con Azul y Magenta.
  • Naranja: alternativa al canalón, sin nada en fachada interior. Compatible con resto de Azul y Magenta.
  • Magenta: alternativas si esta calle no tuviera alcantarillado pluvial (verter a la calle o al saneamiento fecal).
  • Negro: lo que hay actualmente.

Técnicamente: ¿qué opción es mejor en cubierta? ¿canalón o sumidero?

Si fuera posible, no supusiera un coste añadido importante y hubiera que indicarlo en el proyecto: tuberías de PP (PoliPropileno).

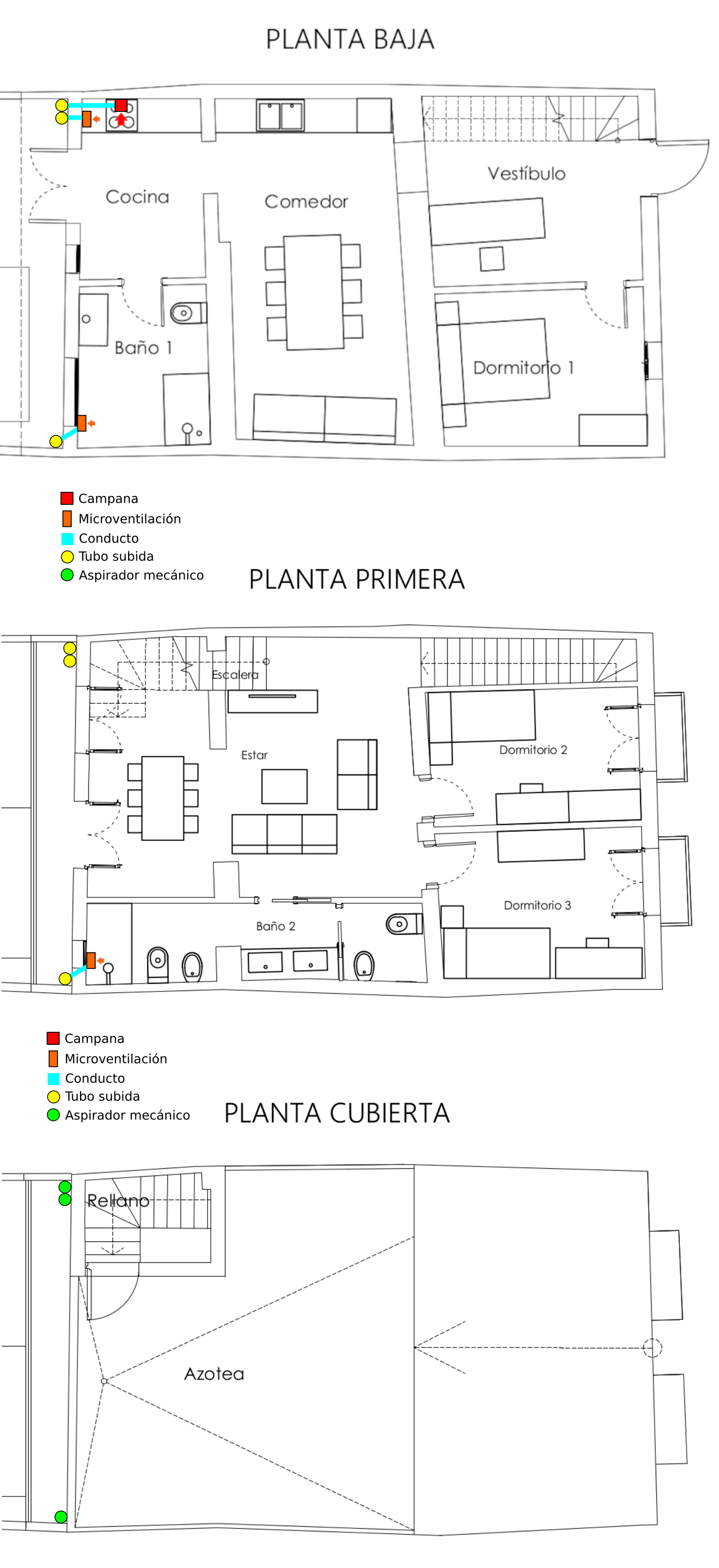

1.2. Ventilación

Minimizar los recorridos interiores sacándola directamente a la fachada interior y que suba por ella hasta los aspiradores mecánicos.

¿El CTE  no requiere que el cuarto del inodoro sin ducha tenga microventilación? Si la necesitara, ¿el CTE impediría que fuera directa a la azotea por techo o medianera? (entiendo que habría varias formas de hacerlo).

3plantas ventilacion

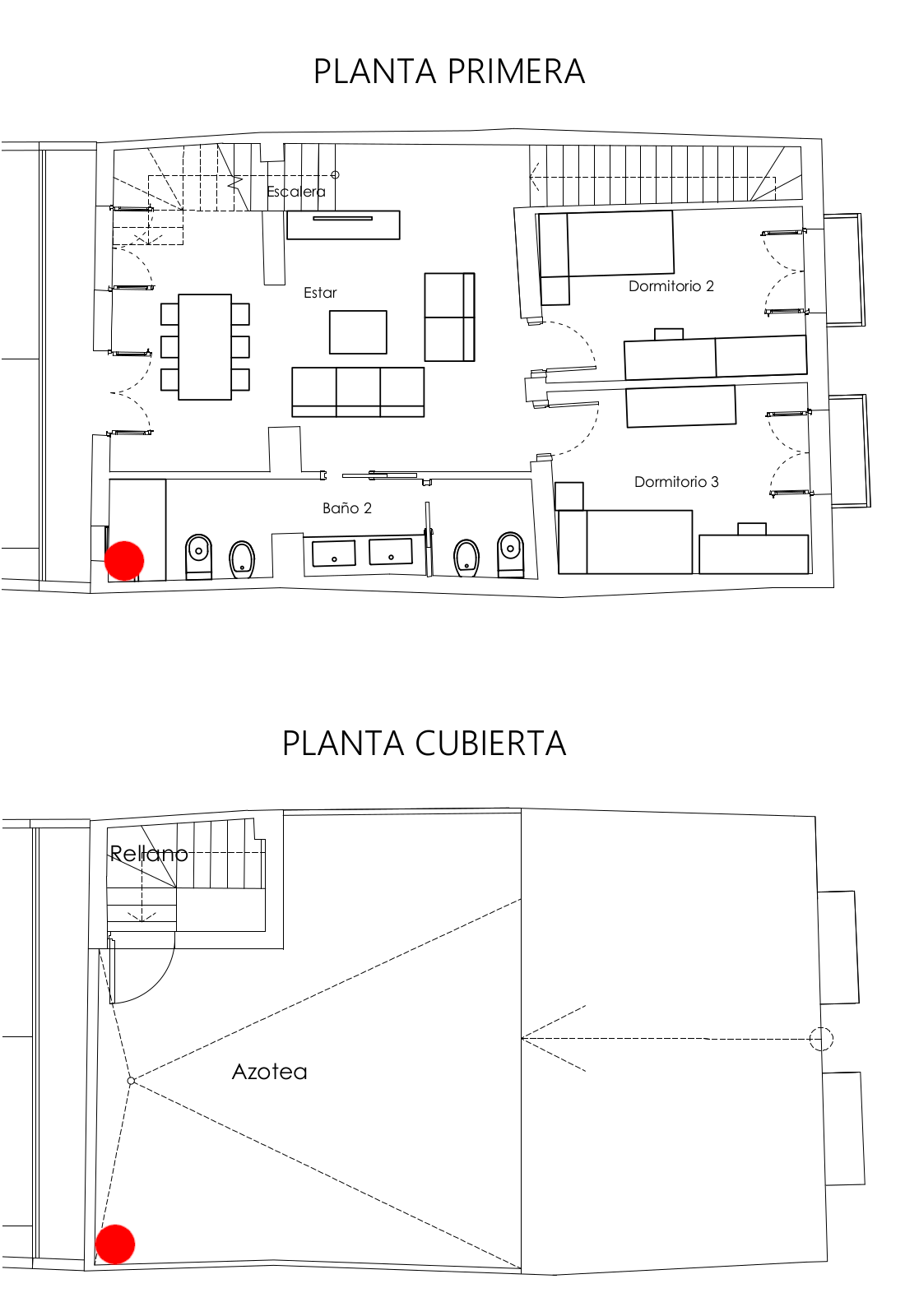

1.3. Bajantes

En la esquina sudoeste, que ya está todo preparado para recibirlos ahí en el cuarto de baño de la planta baja:

Bajantes






2. Primera Planta


2.1. Puerta de la escalera de entrada

Esencial para el aislamiento térmico y acústico:

  planta primera puerta escalera entrada

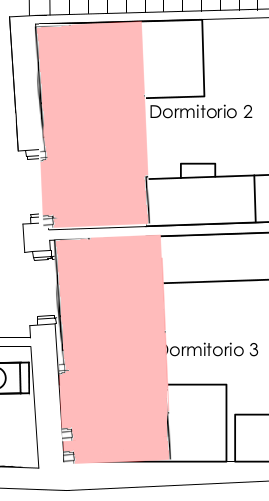

2.2. Doblados de madera

Uno en cada dormitorio: dos viguetas de madera de tabique norte a tabique sur, una pegada al tabique oeste y la otra a un metro hacia el este. Tablones de vigueta a vigueta. Por encima de las puertas de los dormitorios.

  planta primera doblados

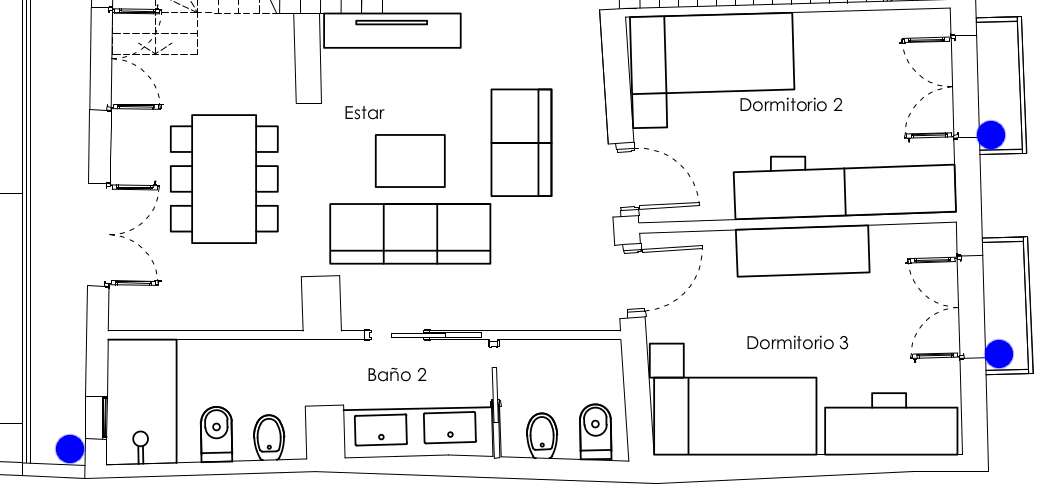

2.3. Grifos de balcones y terraza

planta primera 3 grifos balcones terraza

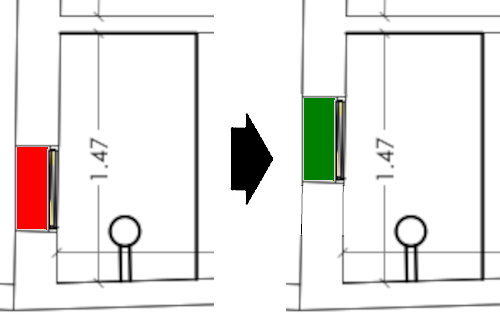

2.4. Ventana de la ducha

Centrarla horizontalmente, sin contar el espacio que ocupará la bajante en la esquina sudoeste:

  planta primera ducha ventana

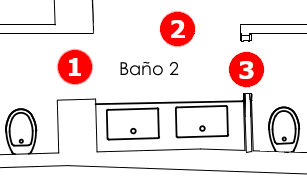

2.5. Puertas del baño

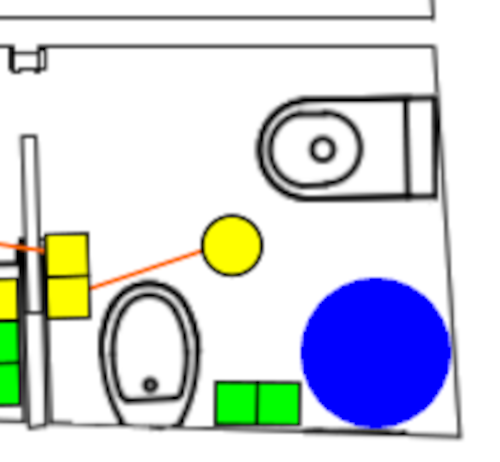

2.6. Lavadora

Enchufe y tuberías de agua para lavadora de carga superior en el cuarto con inodoro sin ducha:

Lavadora

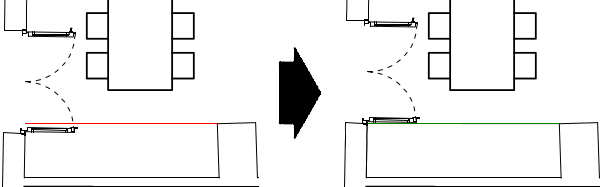

2.7. Puerta de la terraza

Si la estructura lo permite, desplazarla unos cm al norte, para alinearla con la esquina noroeste del muro de carga que tiene al este:

Puerta terraza primera planta

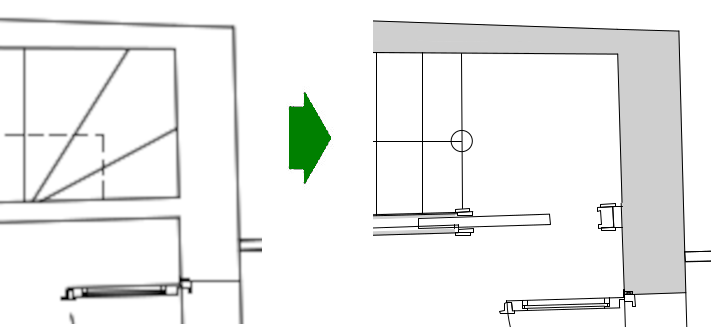

2.8. Hueco/armario Escalera/Dormitorio 2

Si no encarece mucho el presupuesto, recuperarlo:

  planta primera dormitorio 2 hueco sobre escalera



Si el impacto económico fuera relevante: ¿podré poner baldas de madera apoyadas desde el tabique del dormitorio 2 hasta la medianera norte?




3. Planta Cubierta


3.1. Castillete

Si la estructura lo soporta, que sea lo más cuadrado posible.

Si fuera necesario que el muro de carga de la primera planta (tercer muro de carga, entre la segunda y tercera crujías) llegara hasta justo debajo del final del castillete (esquina sudeste del castillete) para mejorar su soporte, sin problema.

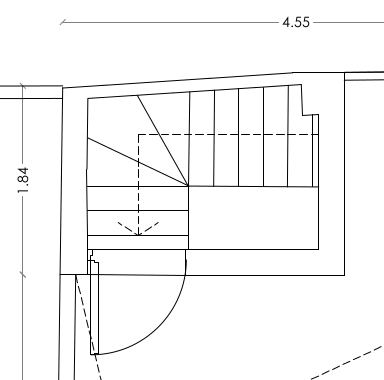

Actualmente:

planta cubierta castillete

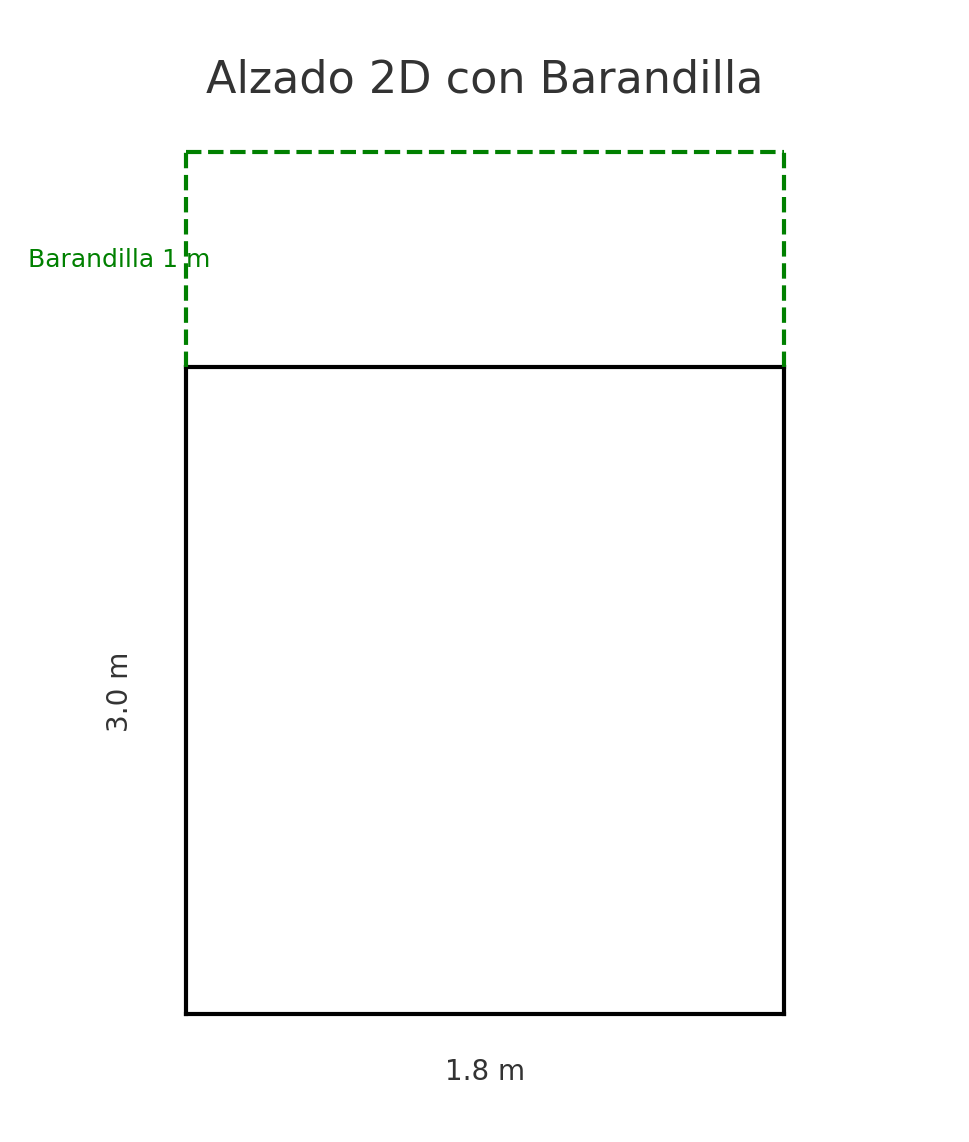

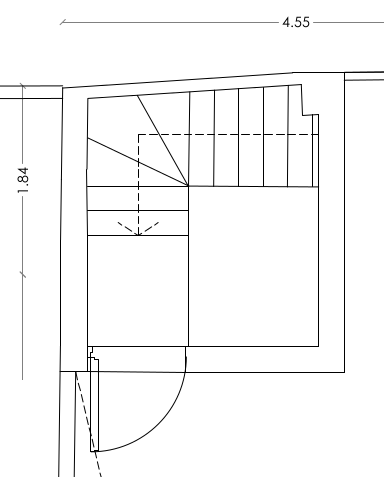

Deseado:

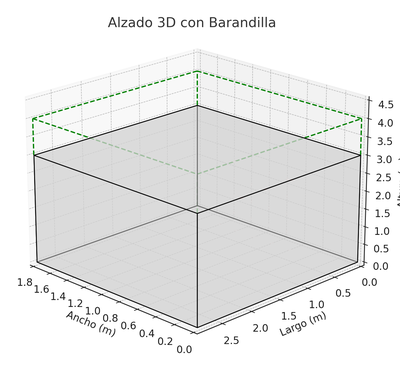

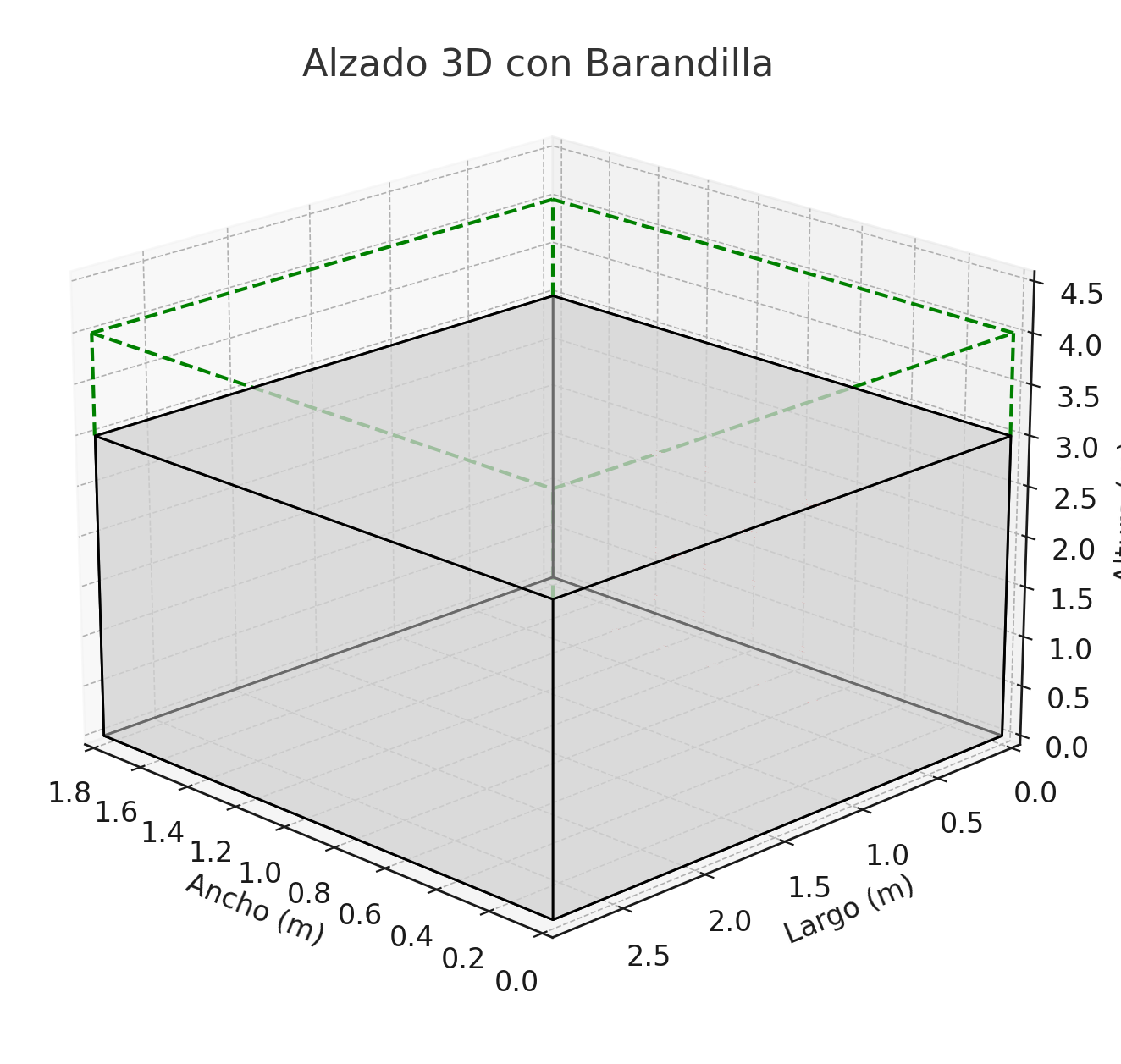

Castillete cuadradocastillete alzado 2d barandilla  castillete alzado 3d barandilla

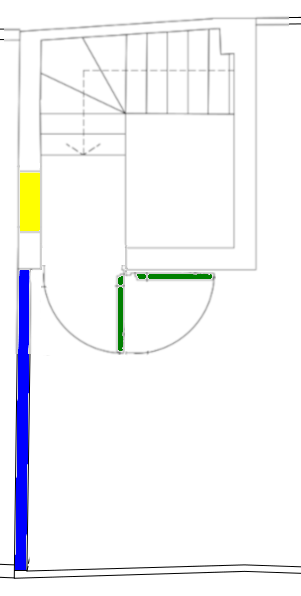

3.2. Varios
